項目及設備簡介

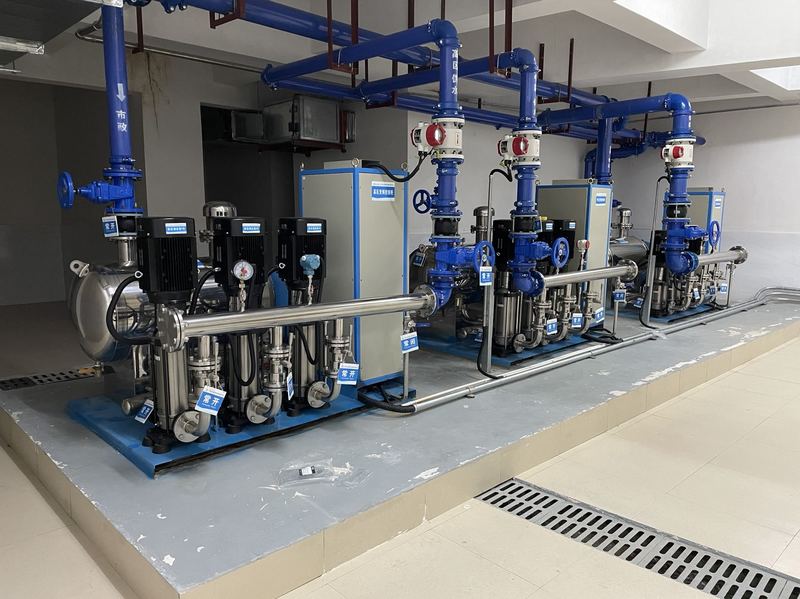

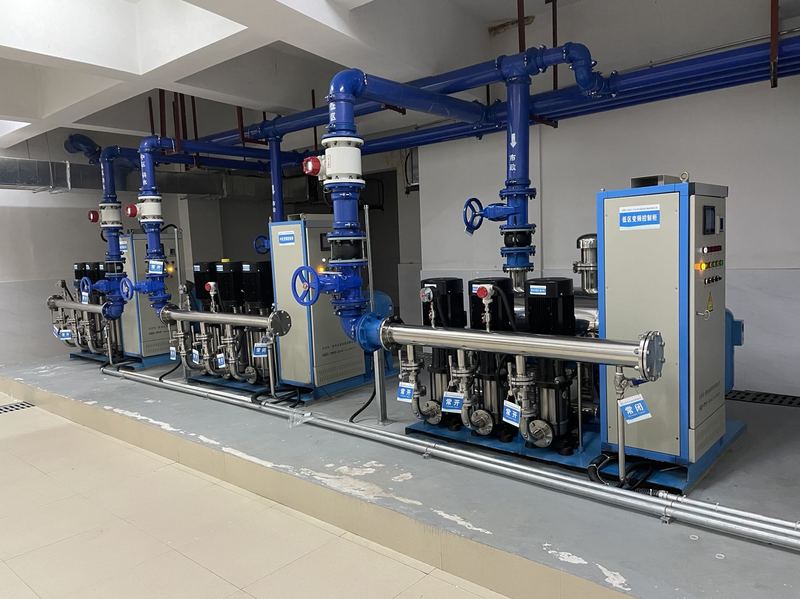

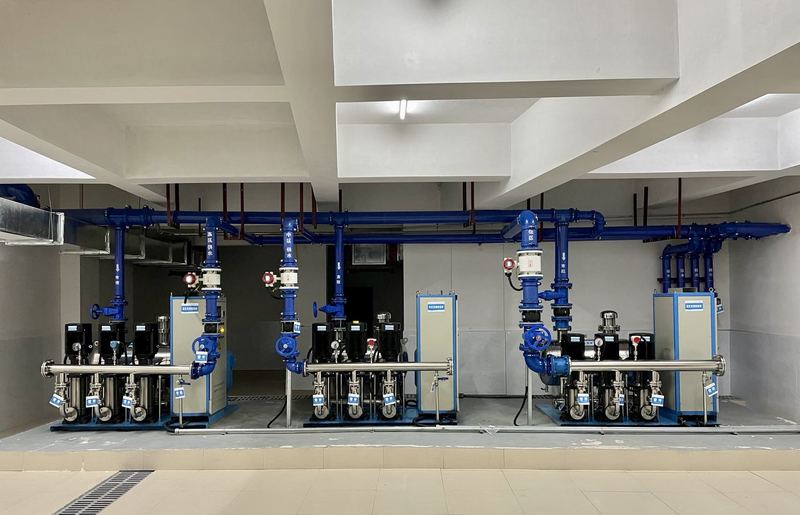

　　寧鄉星瀾之悅小區水泵房有低、中、高區三套穩壓補償式無負壓變頻供水設備。

　　1. 低區變頻供水設備為5.5KW-3兩用一備供水模式。進水主管DN150，出水主管DN150。單臺泵主要參數：Q=20m3/h，N=5.5KW，H=58m。供水樓層：6-15層。

　　2. 中區變頻供水設備為7.5KW-3兩用一備供水模式。進水主管DN100，出水主管DN100。單臺泵主要參數：Q=14m3/h，N=7.5KW，H=99m。供水樓層：16-25層。

　　3. 高區變頻供水設備為7.5KW-3兩用一備供水模式。進水主管DN100，出水主管DN100。單臺泵主要參數：Q=10m3/h，N=7.5KW，H=133m。供水樓層：26-34層。

　　穩壓補償式無負壓供水設備采用ABB變頻器變頻控制技術和有效的負壓處理技術實現疊壓供水。系統設定恒定壓力值，當市政管網壓力變化或用戶管網用水量變化使管網壓力低于設定壓力時，壓力變送器將管網壓力信號反饋給ABB變頻器，通過變頻器內PFC控制宏調整變頻器的輸出頻率，調整水泵機組的轉速保持恒壓供水;如果不能滿足供水要求時，則會控制啟停輔機，從而達到變頻恒壓供水的要求。

　　穩流罐是無負壓供水設備的重要組成部分之一。包含真空抑制器和液位計。設備通過穩流罐的真空抑制系統及全封閉結構實現了與自來水管網的直接串接，正常供水時，能有效消除管網負壓，保證設備變頻運行供水穩定。當市政管網停水時，水泵機組仍可工作，直到穩流罐中的壓力下降至液位計的下限位置后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過設備管路進入用戶管網。來電時機組自動開機恢復正常供水。

　　穩壓罐由罐體、氣囊、接水口及排氣口四部份組成。用于閉式水循環系統中，起到了平衡水量及壓力的作用，在夜間水泵休眠的狀態下，利用穩壓罐內蓄水補充高層微量用水情況。
